Installation/Montage

Montagebügel wird an verschiedenen Befestigungspunkten befestigt (eine M20-Schraube oder zwei M14-Schrauben). Neigbares Gehäuse mit M17-Hex-Schraube an Montagebügel befestigt. Auswechselbarer Bügel für hängende Positionierung und verschiedene Montagekonfigurationen. Integrierte Anschlussbox mit 1 x M20-Kabelverschraubung für 5G-Kabel und Verdrahtung. Anschlussklemme für Drähte zwischen 1 mm² und 1,5 mm² zur LED-Versorgung.
Vorschaltgerätebox ist auf dem Montagebügel (mit dem entsprechenden Zubehör) oder in bis zu 200 m Entfernung zur Leuchte montiert und besitzt vier verschiedenen Kabelverschraubungen: 1 x M25-Kabelverschraubung für Kabeldurchmesser zwischen 10 und 17 mm mit Schraubklemmen für Drähte von bis zu 2,5 mm² für die Netzversorgung (200-440 V / /50-60Hz); 2 x M16-Kabelverschraubungen für Kabeldurchmesser zwischen 5 und 10 mm IN/OUT-Steuerung; 1 x M32-Kabelverschraubung für Kabeldurchmesser zwischen 13 und 21 mm mit Schraubklemmen für Drähte von bis zu 1,5 mm² (ein 5-adriges Kabel, Länge nach Kundenwunsch, nicht von Thorn bereitgestellt, für den elektrischen Anschluss der Leuchte). LED-Statusanzeige für Vorschaltgerätebox. Vier Öffnungen an den Ecken ermöglichen verschiedene Montageoptionen.
Einfach bedienbare Ausrichtungseinheit ist erhältlich und kann links oder rechts über dem Fluter eingerichtet werden.

Spezifikation

Ausschreibungstext:

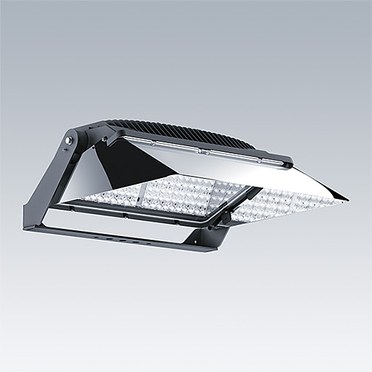

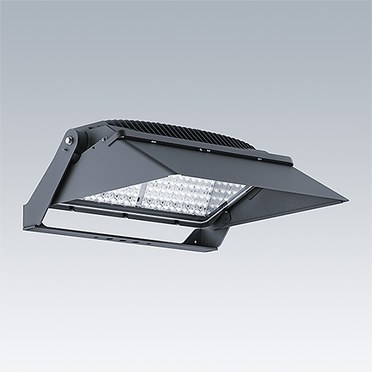

Asymmetrischer Hochleistungs-LED-Fluter zur Sportbeleuchtung und Flächenbeleuchtung von Hochmasten mit nach innen geneigter Frontscheibe und integrierter Fronthaube. Das Flutlicht bietet eine Auswahl an CCT (3000K/4000K/5700K) mit CRI 70, ideal für Anwendungen im Freizeitbereich und für Sportbeleuchtung der Klasse 2/3. Kompaktfluter (22,4 kg), hohe Beständigkeit (IP66, IK08), erhältlich in 4 hervorragenden Lichtverteilungsvarianten und mit zwei verschiedenen Blendenausführungen zur Optimierung von Beleuchtungskonzepten.
Fertigstellung mit kompakter und leichter Vorschaltgerätebox (IP66) mit Schnittstelle für RDM-DMX- oder DALI-Steuerung. Gehäuse aus Aluminiumdruckguss mit „Fischgrät“-Design für ein besseres Wärmemanagement in jeder Position und volle Betriebsfähigkeit bei einer Umgebungstemperatur von -40°C bis +45°C. Lebensdauer über 50.000 Stunden. Überspannungsschutz: 10 kV bei Gleichtakt und Gegentakt. Montage an der Flutlichthalterung, im Mast oder in einem Abstand von bis zu 200 m zum Mast möglich. Steuerstrom muss anhand der Umgebungstemperatur gewählt werden. 1050mA ist der maximale Steuerstrom für Innenanwendungen (Ta 35°C).
Thorn Champion oder gleichwertig
