Voyager Square / Voy Square 220 P MSW ECD WH SP1-E002-UP

96635039

Datenblatt

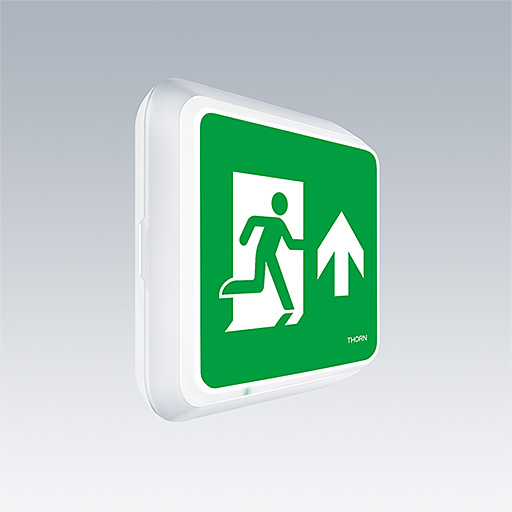

Eine schlanke, quadratische LED-Rettungswegkennzeichnung zur Anbaumontage. Leuchte für zentrale Notlichtversorgung zur Einzelüberwachung der Leuchte über DALI (DALI-2 zertifiziert), einstellbarer Notlichtlevel. NFC-Schnittstelle für Adressierung, Konfiguration und Wartung per PROset Pen (Artikelnr.: 22170290) oder PROset-App. Adressierung alternativ auch visuell oder per EZ-Adressierung möglich. Netzanschluss: 220-240 Vac (± 10 %), 50/60 Hz; 176 -280 Vdc. Gehäuse: Polycarbonat (PC), einspritzgegossen, weiß (RAL 9016). Diffusor: Polycarbonat (PC), opal, mit geklebtem, gedrucktem Richtungspfeil (aufwärts) als Notausgangspiktogramm gemäß ISO 7010. Einheitliche Rückbeleuchtung des Piktogramms, Leuchtdichte > 500 cd/m² in der Weißregion und durchschnittlich 200 cd/m² im Netzbetrieb (gemäß DIN 4844), mindestens 2 cd/m² im Notlichtmodus (gemäß EN 1838). Sichtweite gemäß EN 1838: 44 m. Schutzklasse II, IP65, Schlagfestigkeit: IK10. Umgebungstemperatur: -30°C bis +35°C. Zur direkten Wandmontage geeignet. Durchgangsverdrahtung ist mit Kabeln von bis zu 2,5 mm² möglich. BESA-kompatibel. Zertifizierung über Lebensmitteltauglichkeit (zur Verwendung in Bereichen mit vollständig verpackten Lebensmitteln). Leuchte mit halogenfreien und silikonfreien Kabeln verdrahtet. Leuchte mit D-Symbol (zur Verwendung in Bereichen, in denen eine Ansammlung von leitfähigem Staub auf der Leuchte zu erwarten ist).

Modus auswählen
  • Lampenposition:STD - Standard
  • Lichtquelle:LED
  • Leuchten Lichtstrom*:195 lm
  • Leuchten Lichtausbeute*:39 lm/W
  • Betriebsgerät:1 x 89800571 DRV EM TR CPS P NO DA 5W 2
  • Mittlere Bemessungslebensdauer*:L90 50000h bei 25°C
  • Leuchten Leistung*:5 W Leistungsfaktor = 0,7
  • Steuerung:DaliDim
  • Wartungskategorie CIE 97:E - Geschlossen IP5X
  • LED
  • CE
  • D
  • Food
  • 850°
  • IK10
  • IP65
  • SC2 - Schutzklasse 2
  • Ta=-30°C_to_35°C
