Carat / CT L 36L105-730 NR CL2 T60F ANT

96634300

Fiche technique

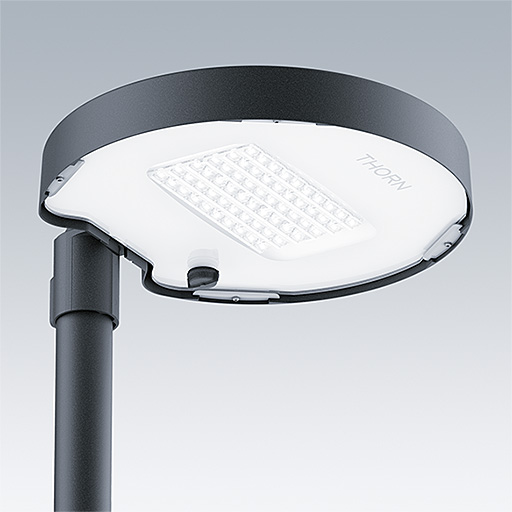

Élégante lanterne urbaine, performance durable. Programmable Driver, réglé pour un rendement fixe, entraînant 36 LED à 1,05A. Corps : taille Large, aluminium (EN AC-44300) fonderie, gris anthracite 900 sablé. Tige :. Verre : verre. Fixations : Acier inox avec traitement anti-galvanique. Optique Route étroite, avec LED Indice min. de rendu des couleurs: 70 Température de couleur*: 3000 Kelvin fournis. Classe électrique II, Résistance aux impacts : IK08, IP66, Ta max.: 35°C. Livré avec un adaptateur d’emmanchement de Ø 60 mm, pré-installé pour un montage top, inclinaison 5°.

Protection contre les surtensions : 10 kV en mode commun single pulse et 8 kV en mode commun multipulse; 6 kV en mode différentiel multipulse. Si un système DALI est connecté: 6 kV en mode mode commun et mode différentiel multipulse.

Dimensions : Ø510 x 87 mm
Puissance du luminaire: 116,3 W
Flux lumineux du luminaire: 15570 lm
Efficacité lumineuse du luminaire: 134 lm/W
Poids : 9,3 kg
Scx : 0.05 m²

Sélection de mode
  • Position de la lampe:STD - Standard
  • Source lumineuse:LED
  • Flux lumineux du luminaire*:15570 lm
  • Efficacité lumineuse du luminaire*:134 lm/W
  • Indice min. de rendu des couleurs:70
  • Convertisseur:1 x 96277222 DRV OS OT 110W 1.05A 220V D #4DIMLT2 G2
  • Température de couleur*:3000 Kelvin
  • Tolérance de la couleur (MacAdam intial):5
  • Vie utile nominale (B10)*:L90 100000 h à 25 °C
  • Puissance du luminaire*:116,3 W Facteur de puissance = 0,97
  • Equipement:PROG
  • Taux de distorsion harmonique (THD):5,59 %
  • LED
  • CE
  • ENEC11 +
  • ENEC11
  • GLedReP
  • IK08
  • IP66
  • Coastal_C5
  • LLedNr
  • Protection Class 1
  • Ta=25
